通过 EMQX 规则引擎将数据存储到 Datalayers

EMQX 是一款高度可扩展、高性能的开源 MQTT 消息代理（Message Broker），用于处理海量物联网设备的消息通信。它是基于 Erlang/OTP 语言开发的，具有卓越的并发处理能力和稳定性。EMQX 主要应用于物联网（IoT）领域，帮助设备通过 MQTT 协议进行消息发布和订阅，广泛用于智慧城市、智能制造、车联网、能源管理等领域。

本文将介绍如何通过 EMQX 规则引擎 将数据写入 Datalayers。

前置条件

1. 已安装 Datalayers, 版本要求：>= 2.1.8， Datalayers 安装方法可参考文档：Datalayers安装。
2. 已安装 EMQX 企业版，版本要求：>= 5.8，详见EMQX部署。

配置步骤

配置 Datalayers

向 Datalayers 写入数据前，需要先创建 database 与 table。可使用 Datalayers 命令行工具 dlsql 完成创建。

> create database demo
Query OK, 0 rows affected. (0.001 sec)

> use demo
Database changed to `demo`

> CREATE TABLE `sensor_info` (
  time TIMESTAMP(9) NOT NULL,
  sid STRING NOT NULL,
  temp DOUBLE,
  timestamp key(time))
  PARTITION BY HASH (sid) PARTITIONS 1
  ENGINE=TimeSeries
Query OK, 0 rows affected. (0.034 sec)

配置 EMQX

创建连接器

• 登录 EMQX 管理控制台。
• 左侧菜单导航至 集成 > 连接器。
• 点击 "创建"，在搜索框中输入 Datalayers，在搜索结果中选择 Datalayers, 点击下一步。

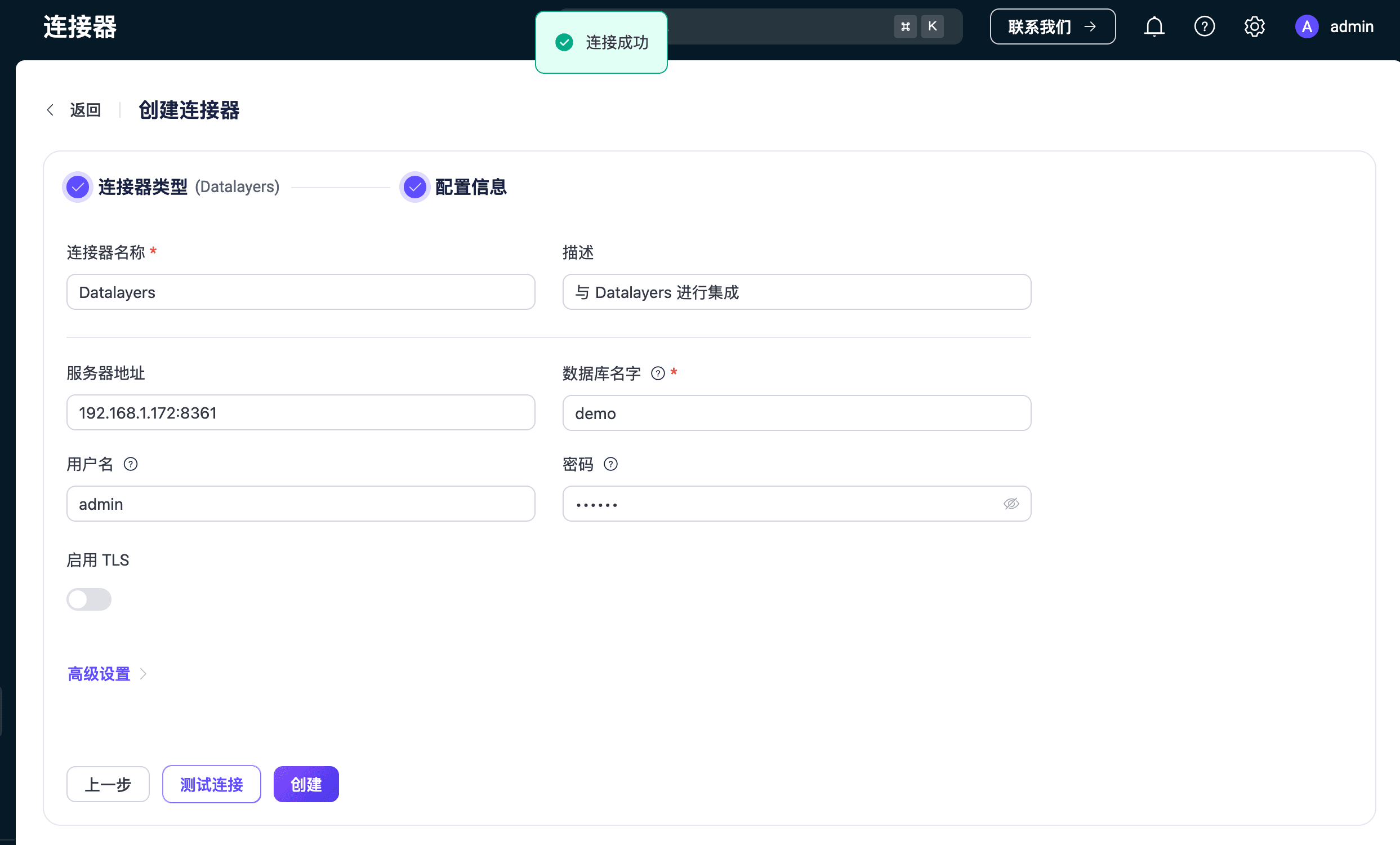

• 填写 Datalayers 连接信息，填写完成后可点击测试连接，确保连接成功，如下图：

注：服务器通讯地址填写 `Datalayers HTTP 地址`

• 点击创建，保存资源配置。

创建规则

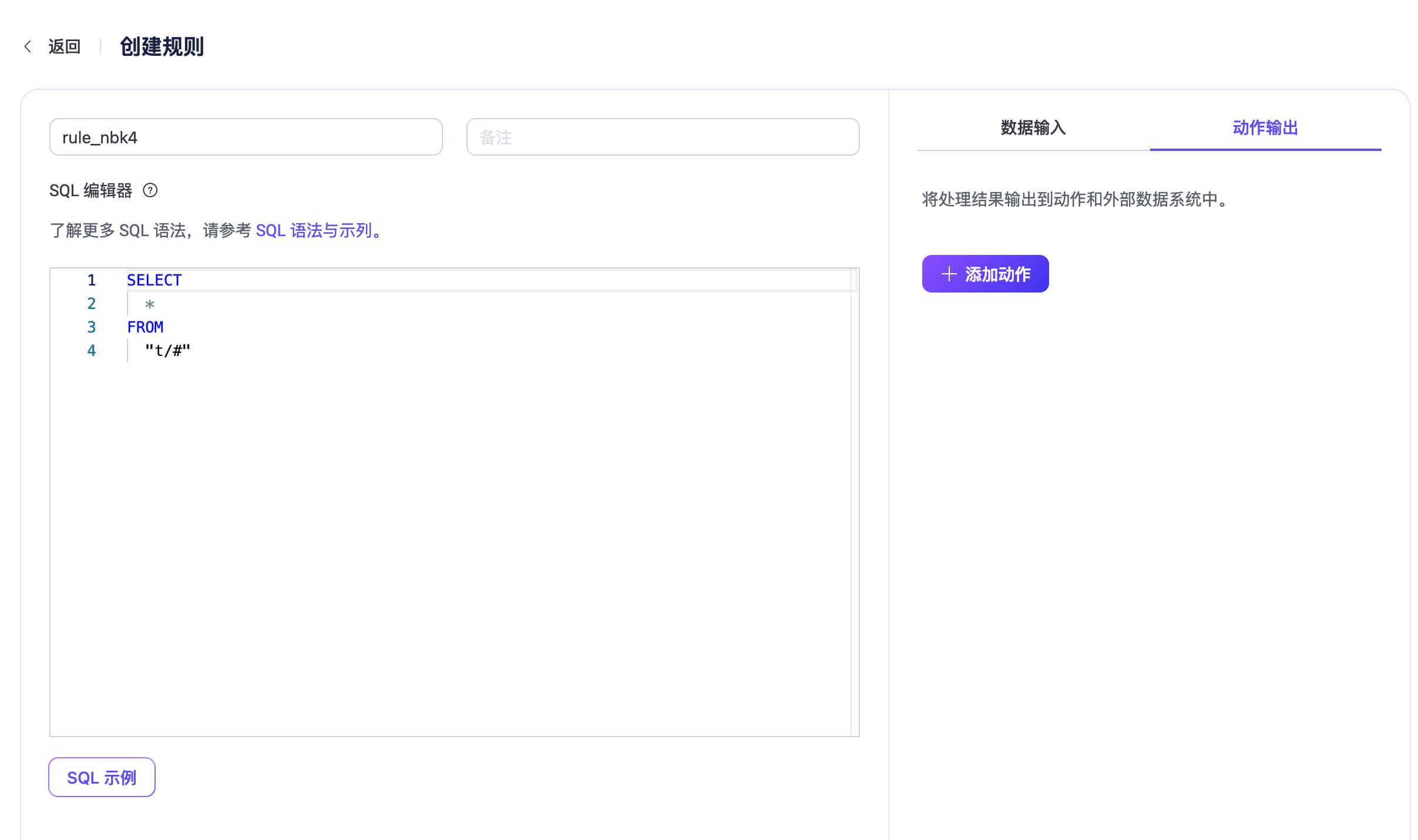

• 在左侧菜单导航 集成 > 规则 页面，在左侧 SQL 编辑器中填写相应的 SQL 规则，点击右侧 创建。如下图：
• 在创建规则页面填写相应连接器信息、数据模板。如下图： 在写语句的编辑器中，写入相应的语句模板。
• 在右下角点击创建，以保存动作。
• 在创建规则页面，点击保存。

完成以上步骤后，即可通过 EMQX 规则引擎将消息数据写入 Datalayers。

数据写入示例

通过以上配置后，我们通过向 EMQX 发布消息（topic以 t/ 开头），相应的数据就会自动保存到 Datalayers 中。我们使用 EMQX Dashboard 中提供的问题分析工具 > WebSocket 客户端来演示说明。

• 在右边连接配置中，确保相应配置信息正常，点击连接，确保成功连接到 MQTT Broker。
• 在订阅栏中，主题框中输入 t/# 进行通配订阅，方便后续观察。

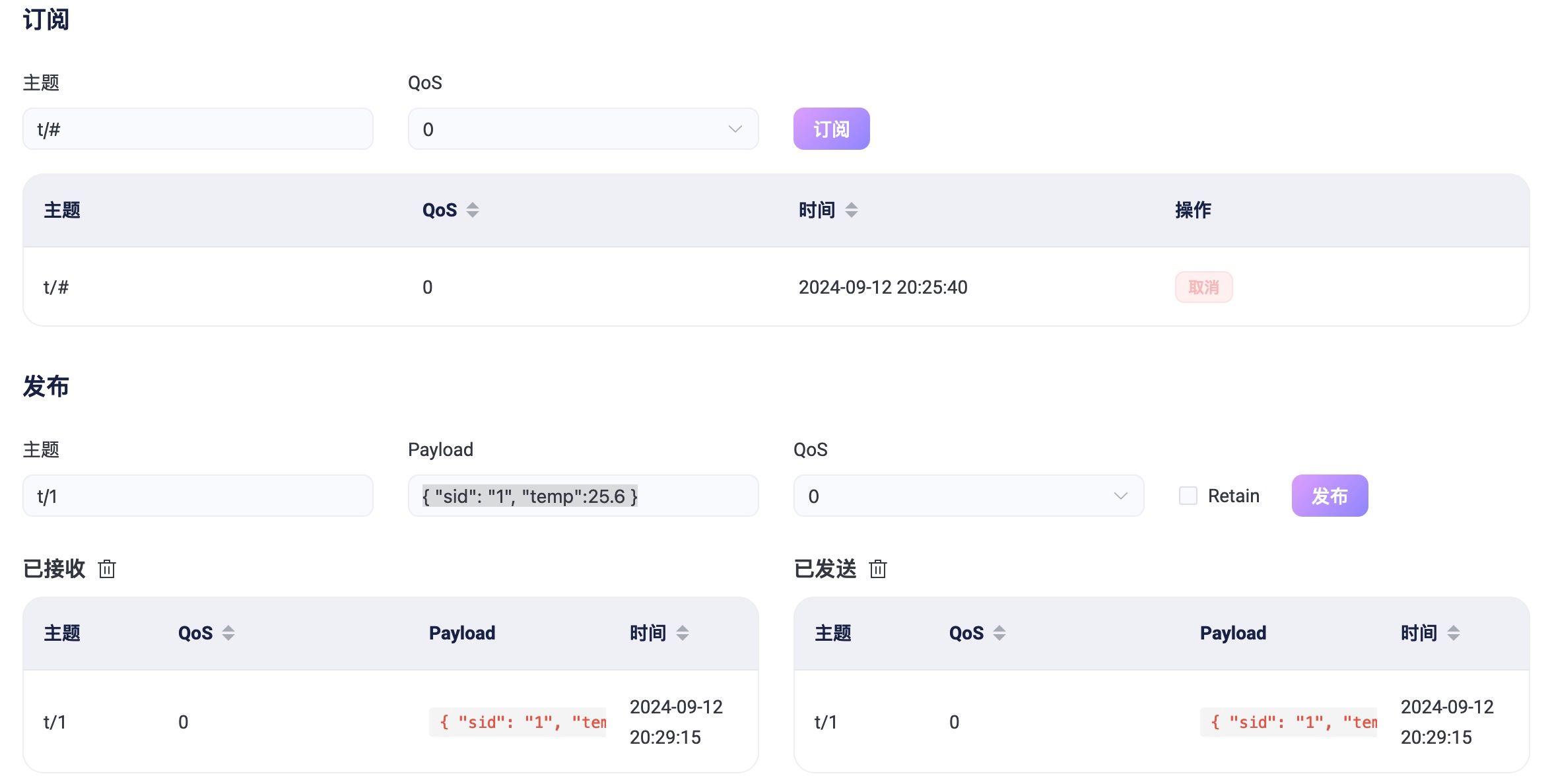

• 在发布窗口中，主题框输入t/1，Payload 框中输入 { "sid": "1", "temp":25.6 }，点击发布，此时我们将看到 pub 与 sub 的消息，如下：

此时，说明已经成功将数据 pub 到了 MQTT Broker 中。

• 使用 Datalayers dlsql 命令行工具查看写入的数据。

demo> select * from sensor_info;
+-------------------------------+-----+------+
| time                          | sid | temp |
+-------------------------------+-----+------+
| 2024-09-12T20:26:58.804+08:00 | 1   | 25.6 |
| 2024-09-12T20:29:16.010+08:00 | 1   | 25.7 |
+-------------------------------+-----+------+
2 rows in set (0.001 sec)

关于命令行工具，更详细的用法请参考命令行工具。

结语

本文介绍了通过 EMQX 规则引擎将物联网数据写入 Datalayers 的实现方法。该集成方式能够简化数据接入链路，支持设备消息的实时落库与后续分析，适用于 IoT 数据平台建设。
